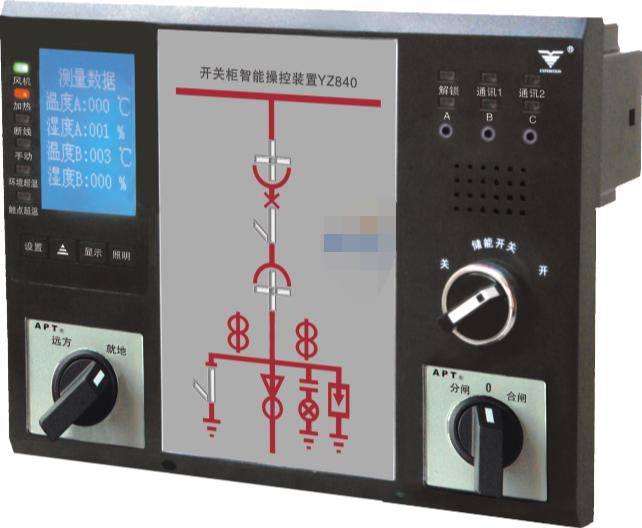

WEK開關柜智能操控裝置是我公司針對電力開關柜研制開發的一款新型多功能、模擬動態指示的智能裝置。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。裝置本身具有動態一次模擬圖，帶電顯示及閉鎖、溫濕度智能控制、斷路器分合狀態指示、儲能指示接地開關狀態指示、手車位置指示、分合閘回路完好指示、遠方/本地操作、遠程通信、柜內照明等功能。采用面板安裝方式，用戶選用時只要提供一次方案圖即可。

本裝置可以根據用戶要求實現一次回路設備開關狀態指示、溫濕度智能控制以及斷路器操控等功能。

本裝置以一體化布局配套裝備于開關柜，極大簡化了過去開關柜的面板結構設計，美化了面板布局，取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、儲能開關、斷路器分/合開關等多種控制、指示器件。

本裝置安裝方便、使用壽命長，完全可以滿足電力行業的需求，能夠保障電器的安全可靠運行。

1. 概述

開關柜智能操控裝置是我公司針對電力開關柜研制開發的一款新型多功能、模擬動態指示的智能裝置。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。裝置本身具有動態一次模擬圖，帶電顯示及閉鎖、溫濕度智能控制、斷路器分合狀態指示、儲能指示接地開關狀態指示、手車位置指示、分合閘回路完好指示、遠方/本地操作、遠程通信、柜內照明等功能。采用面板安裝方式，用戶選用時只要提供一次方案圖即可。

2.主要功能

本裝置可以根據用戶要求實現一次回路設備開關狀態指示、溫濕度智能控制以及斷路器操控等功能。

本裝置以一體化布局配套裝備于開關柜，極大簡化了過去開關柜的面板結構設計，美化了面板布局，取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、儲能開關、斷路器分/合開關等多種控制、指示器件。

本裝置安裝方便、使用壽命長，完全可以滿足電力行業的需求，能夠保障電器的安全可靠運行。

3.技術參數

3.1 電 源：交流電壓 AC/DC85V～265V 或DC 110V/DC220V

3.2 環境條件：工作溫度-25℃ ～+55℃;貯藏溫度-40℃ ～+85℃;

相對濕度5%RH ~ 95%RH

3.3 功 耗：≤15W

3.4 抗電強度：外殼與端子間≥AC2000V

3.5 絕緣性能：外殼與端子間≥100MΩ

3.6 抗電磁干擾功能：符合GB/T14598.13、GB/T14598.14、GB/T14598.9、GB/T14598.10的

要求。

3.7 動態模擬一次接線圖

模擬圖(面膜)的制作：根據用戶現場實際的一次接線方案、電壓等級(35kV為檸黃色、10kV為絳紅色、6kV為深藍色)設計面膜。

動態模擬對象：斷路器，手車位置，接地開關、儲能等，通過電路采樣，動態的根據實際信息變化面膜的一次接線圖，從而實現動態模擬的目的。

模擬圖顯示內容如下：

1) 分閘(或回路)顯示; 2) 合閘(或回路)顯示; 3) 預分預合閘閃爍指示;

4) 接地顯示; 5) 儲能顯示; 6) 工作位置顯示;

7) 試驗位置顯示; 8) 手車進出過程中動態顯示;

9) 斷路器、接地開關的防誤閃爍提示。

3.8 語音防誤提示

1) 斷路器合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?/span>

2) 接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，語音提示“請分接地開關”。

3) 斷路器合閘狀態、接地開關合閘狀態，誤將手車從試驗位置推至工作位置時，

語音提示“請分?jǐn)嗦菲?，?qǐng)分接地開關”。

3.9 操作功能(可根據用戶不同需要選擇其中三種控制開關)

1) 分合閘操作; 2) 儲能操作; 3) 遠方/就地操作; 4) 柜內照明操作

3.10 帶電顯示功能

1) LED啟輝電壓(kV)：母線電壓×0.15

2) 閉鎖啟控電壓(kV)： 母線電壓×0.40

3) 當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。

注：強制閉鎖控制電源：交流或直流220V，可保證閉鎖部分可靠工作;運行中控制電源消失，

閉鎖接點不會誤動作，被閉鎖設備仍然可靠閉鎖。

3.11 柜內溫濕度控制功能

1)可帶兩組溫濕度傳感器，每組包含一路溫度、一路濕度傳感器;

2)可帶兩路無源負載，容量為AC220V/5A;

3)具有超溫報警無源輸出觸點，容量為AC220V/3A;

4)可顯示柜內的溫濕度數值;

5)用戶可根據需要設置加熱/除濕輸出的上下限;
